Назначение изделия
- Комплектные двухтрансформаторные подстанции проходного типа с кабельным вводом и тупикового типа с кабельным и воздушным вводом (далее 2КТП) наружной установки мощностью 100÷1000 кВА, напряжением 6÷10/0,4 кВ, предназначены для приема электроэнергии переменного трехфазного тока промышленной частоты напряжением 6÷10 кВ, трансформирования и распределения его напряжением 0,4кВ. 2КТП может применяться для электроснабжения промышленных, сельскохозяйственных, коммунальных объектов.
- 2КТП предназначены для эксплуатации на открытом воздухе в условиях умеренного климата при предельных значениях температуры окружающей среды от -40оС до +40 оС.
- Окружающая воздушная среда не должна содержать паров, пыли и газов в концентрациях, разрушающих металлы, изоляцию и покрытие подстанции.
Технические характеристики
Основные технические характеристики подстанции приведены в таблице 1.
Таблица 1
| Наименование параметров | Значение | |
| 1. Мощность силового трансформатора, кВА | 100÷1000 | |
| 2. Номинальное напряжение на стороне ВН, кВ | 6÷10 | |
| 3. Номинальное напряжение на стороне НН, кВ | 0,4 | |
| 4. Ток термической стойкости на стороне ВН, кА | 10 | |
| 5. Ток электродинамической стойкости на стороне ВН, кА | 25 | |
| 6. Габаритные размеры, мм, не более | см. рис. | |
| 7. Количество отходящих линий | ||
| 2КТП-ТК(В) | 8 | |
| 2КТП-ПК | 8 | |
Возможно исполнение с учетом по стороне ВН.

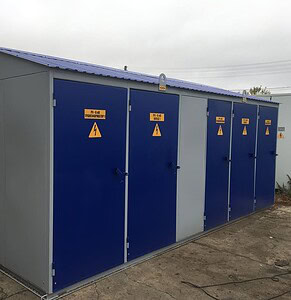

Общий вид 2КТП-ТК
1. Отсек силового трансформатора.
2. Высоковольтный отсек.
3. Отсек низкого напряжения
